搪玻璃双锥回转真空干燥机
物品单位 价格 品牌
168000 常州步群干燥
  • 货号:SZG
  • 发布日期: 2019-12-27
  • 更新日期: 2020-12-14
产品详细说明

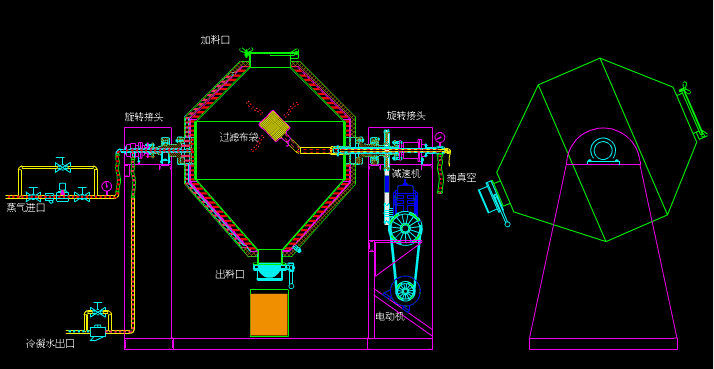

外型尺寸
货号 SZG
品牌 常州步群干燥
用途 物料的干燥
型号 SZG-5000

5000L搪玻璃双锥回转真空干燥机

搪玻璃双锥回转真空干燥机相关要求:

电机、现场防爆控制箱进线口统一要求使用防爆管螺纹接口;

防爆等级要求:

所有电气相关统一按照粉尘防爆Extd A21, T135℃,IP55选型;

夹套采用蒸汽或热水加热。

搪玻璃双锥回转真空干燥机技术参数:

罐内压力-0.1~0.1MPa,夹套水压0.5MPa,按压力容器制作,出具压力容器证书;

罐体直径φ2000δ=16mm,夹套直径φ2150δ=12/14mm;

设计物料堆积密度<800Kg/m?;

锥体回转功率计算回转速度6转/分;

设计温度≤150℃,搪玻璃冷热急变温度:热冲击120℃,冷冲击110℃;

回转轴径向跳动≤0.35mm。

规格:5000L双锥回转真空干燥机

搪玻璃双锥回转真空干燥机配置:

罐体材料:Q245Rδ=16内表搪玻璃,夹套材料Q345Rδ=12/14,管口法兰为40mm钢板整体车制,夹套与罐体连接为弹性过渡接环;

真空管通径DN100,材料TA2,过滤器单头固定45°向上,装料系数50%±10%V/V;

回转轴45钢整体锻件加工,刚性设计,回转法兰φ385,紧固螺栓8.8级12-M27,回转轴承ZWZ22240,支架20号槽钢底座钢板焊接支撑结构,刚性设计,主机设计寿命12年以上;

锥体大口DN450,锥体小口DN300,盖板材料TA2δ=14,盖板紧固件:大盖8-M16,小盖4-M16,槽型密封,密封条10×10食品级硅胶,大小盖铰链开启,大盖装3寸-φ91卡盘配TA2盲板(备用或真空进料)不锈钢壳双金属温度计(TA2探头保护套)、不锈钢真空表、不锈钢放气阀,小盖铰链开启进出料;

6级防爆电机15.0KW(节能电机),支架装防爆控制旋钮(电源开关、调速、正传、反转、急停等),配变频器(不防爆,含外移箱),含减速机,锥体转速0~4转/分可调;

锥体外硅酸盐稀土棉保温δ≥60,外包304/2Bδ=2.0~3.0,304δ=6包法兰,外包为氩弧焊接全封闭结构,焊后磨平抛光Ra0.8,支架钢板外表喷涂防锈底漆二遍,环氧面漆二遍;

加热端动密封为旋转接头80-50,配不锈钢金属软管DN50PN1.0;
