聚乙烯醇圆盘式桨叶干燥机

聚乙烯醇圆盘式桨叶干燥机结构概述：

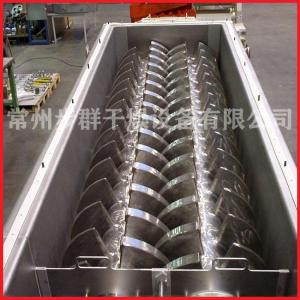

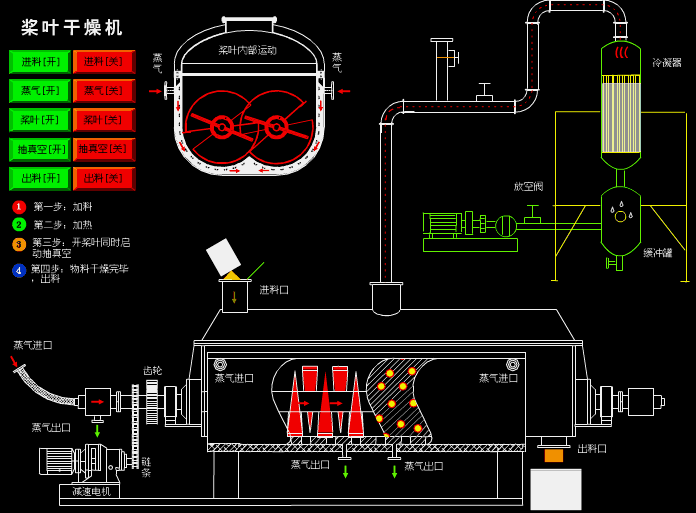

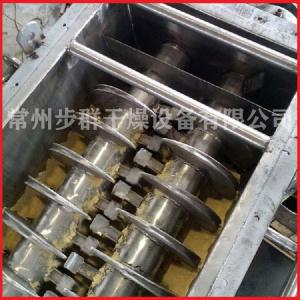

聚乙烯醇圆盘式桨叶干燥机，由传动系统、进料端座、圆盘叶片热轴、壳体、上盖、溢流板及高度调节机构、放净阀机构、出料端座、出料口、轴承座、旋转接头、载气出口、进料口、载气入口组成。两根空心圆盘热轴在壳体内沿水平方向平行安装。空心圆盘热轴和蜂窝夹套壳体构成干燥机换热面，设备结构紧凑，具有很高的换热效率；圆盘叶片式热轴传热连续，搅拌温和，物料挤压小，减少了粉料形成，同时物料相互摩擦也对叶片起到清理作用，有效防止聚乙烯醇干燥过程中结疤变色。

聚乙烯醇圆盘式桨叶干燥机设备要求:

聚乙烯醇圆盘式桨叶干燥机特征是机体卧式倾斜安装，倾角１°～２°，上盖、壳体、进料端座和出料端座构成干燥机腔体，壳体是一种带蜂窝夹套的Ｗ型结构，其夹套上部设有蒸汽入口，后端下部设有凝液排出口；两根热轴（３、３′）在壳体内沿水平方向平行安装，轴头两端分别固定在进料端座和出料端座上，溢流板及高度调节机构设在干燥机壳体内靠近出料端，放净阀设置在溢流板和出料端座之间，出料口设置在放净阀下方的壳体上，旋转接头通过轴承座１０与热轴（３、３′）连接；载气入口、进料口和载气出口依次设置在干燥机上盖上。
