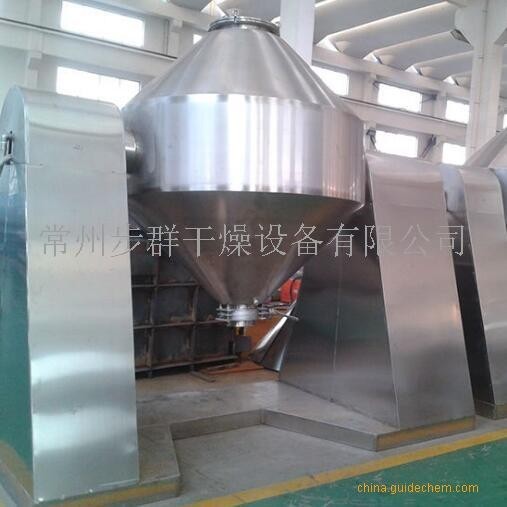

原料药双锥干燥机SZG-1000L

原料药双锥干燥机SZG-1000L技术参数：

1、内胆容积 1000L，装料系数≤50%，罐内真空度≤-0.098MPa。

2、热水加热，工作温度≤100℃；按常压容器规范设计、制作。

3、夹套水压试验压力 0.5MPa，提供水压试验报告。

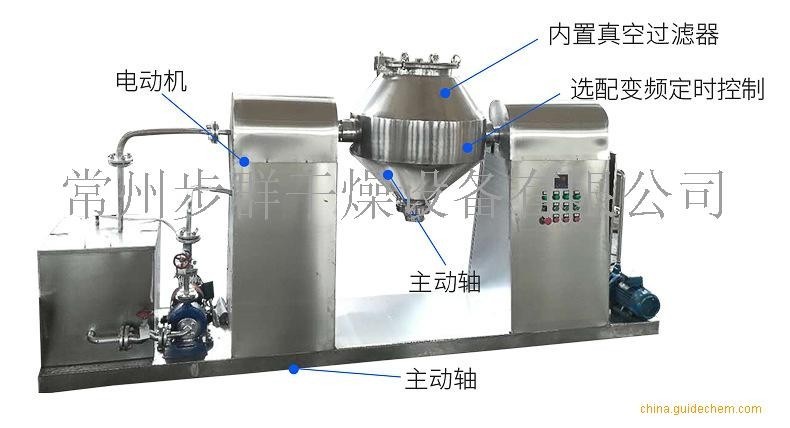

4、配备防爆型电机及变频调速控制箱，罐体转速 0~5rpm 可调。

5、机架及容器外包 SUS304 不锈钢镜面板，符合 GMP 要求。

6、304 材质真空管、真空头，真空头形式为三个真空头静密封结构。真空头与罐体同步运转，杜绝物料二次污染。

原料药双锥干燥机SZG-1000L技术配置：

1、锥体内胆、夹套及外包材料厚度

2、罐体法兰 DN350 法兰、DN200 快开式卡箍，304 材质。

3、内胆材料 304 δ=8mm，提供材料质保书复印件。(太钢或宝钢）

4、夹套材料 Q235-B δ=6mm，提供材料质保书复印件。（太钢或宝钢）

5 、容器外包 SUS304 不锈钢镜面板δ=2mm，提供材料质保书复印件。

原料药双锥干燥机SZG-1000L制作要求：

1 、内锥体设计制作时罐内无死角，锥体转脚处呈圆弧过渡（采用机械方法冷加工成型），内表面机械自动抛光达 Ra≤0.4um。筒体内表面光滑易清洗。

2 、 锥体外保温材料为硅酸铝，厚度为≥50mm；保温后外包 304 镜面板，锥体外包焊接为氩弧焊满焊结构，焊缝外表磨平抛光 Ra≤0.6um。

3、锥体大小口结构及配置

4、大盖板 304，盖板开启为铰链形式，连接采用不锈钢活节螺栓紧固。盖板密封采用 10×10 食品级硅橡胶，提供 2 套密封条备用。

5 、大盖板设配 DN50 快开式卡箍（真空进料）DN25 快开式卡箍（分别安装温度计，真空表及放空口，放空口配 0.22um 呼吸器）。
