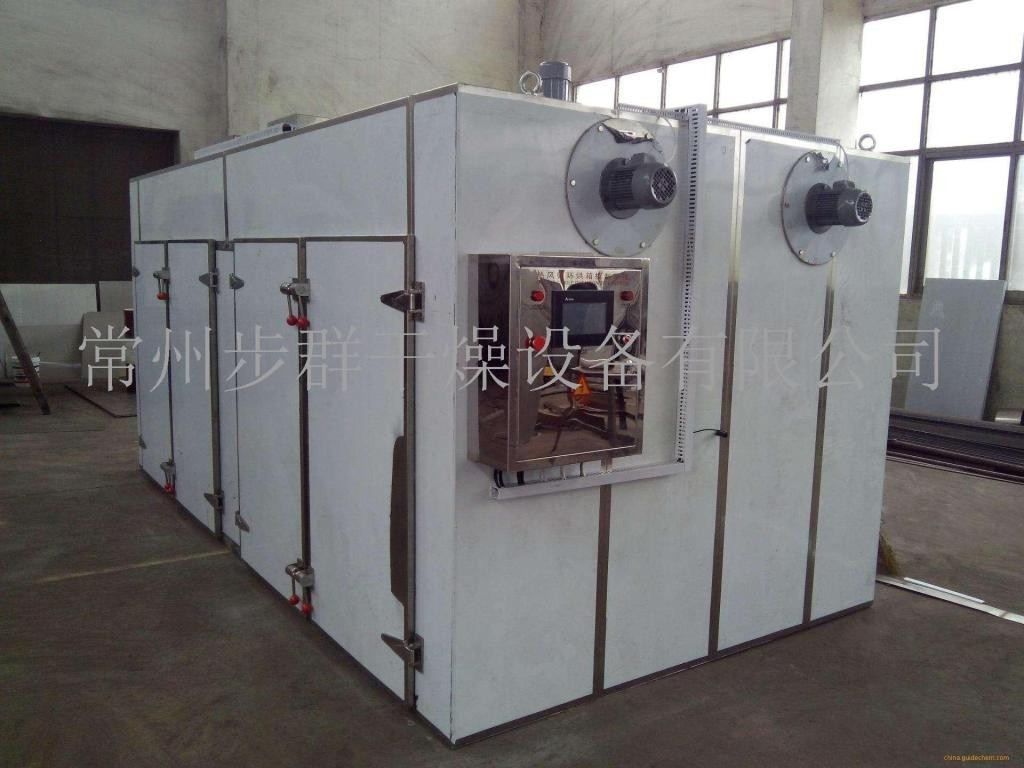

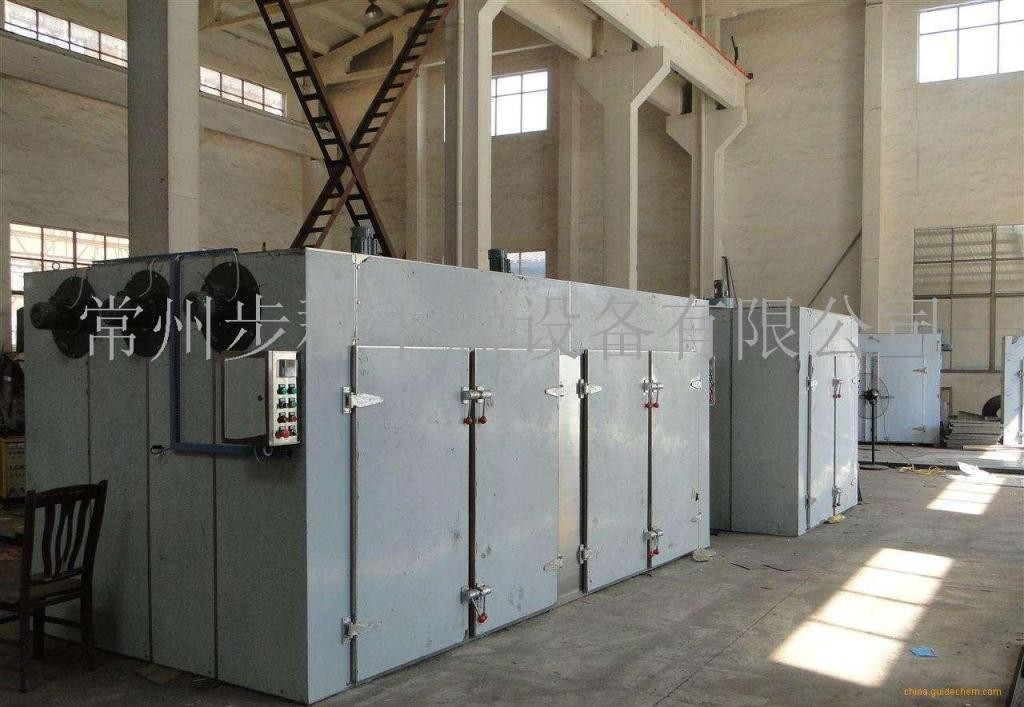

碳纤维热风循环烘箱

碳纤维热风循环烘箱工艺简述：

热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。该干燥设备属于静态干燥器，物料在静态干燥器内干燥时，物料处于静止状态，形体不会损坏。

碳纤维热风循环烘箱设备总体要求：

生产能力：200kg/批

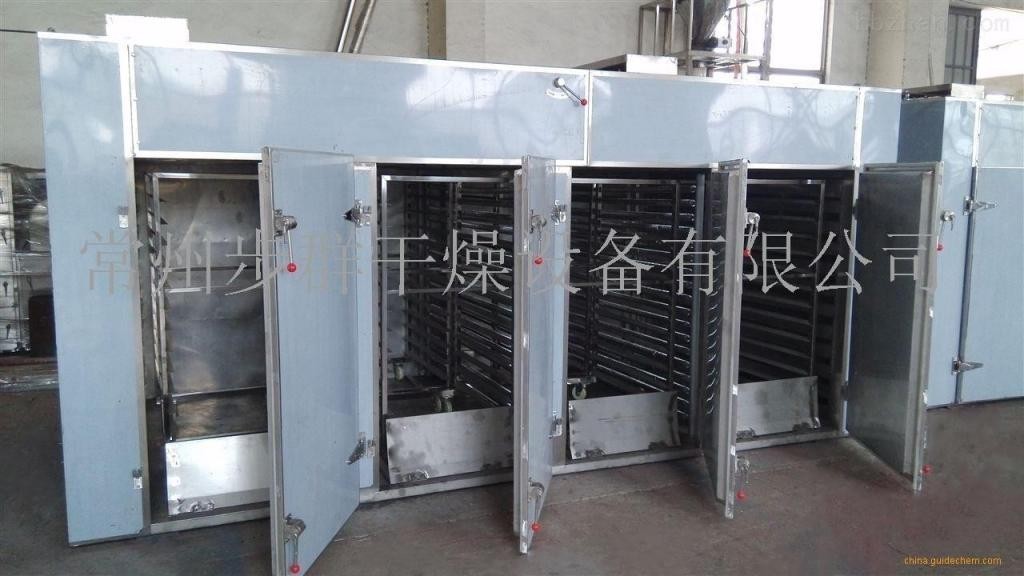

装量容积：4个小车，双开门，96个烘盘

设备尺寸：厂家提供。

所有与物料接触的设备表面材质为SUS304，所有非物料直接接触的表面应用SUS304优质不锈钢制造或包围。

外包不锈钢板厚度不低于δ=1.5mm。

设备内表面所有凹凸部件全部采用圆弧过渡，四角采用R60球形角，确保无死角易清洁。

内表面抛光度：Ra0.6μm

设备内表面应光滑、无毛刺、易清洁。

内壁板材厚度不低于2.0mm，焊缝全部满焊，各焊缝或焊点应做抛光、钝化处理，零部件的材料应符合生产、工艺和GMP要求。

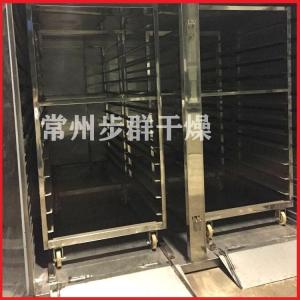

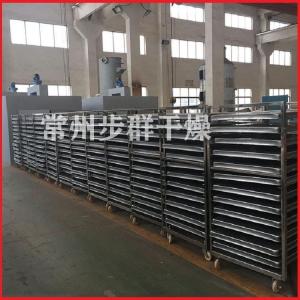

整体烘架可移动，采用层流设计制作，烘架主框架主管为?45x3，加热盘管为?18x2；管层间距不小于120mm，加热盘管为卫生级无缝不锈钢耐压管，主框架采用圆角连接；管材质均为304不锈钢。烘架配有过渡小车，烘架移出烘箱时用，不锈钢管制作，车轮为高强度尼龙轮，2定2变。

烘架加热管接口采用卫生级快装形式。

烘盘材质为304，一次压制成型直边，厚度1.0mm

设备使用压力：-0.1MPa0.098MPa

使用温度：20100
