ZPG-5000L化工产品耙式干燥机 真空耙式干燥机直销 ZPG-5000L耙式干燥机价格
物品单位 价格 品牌
350000 常州步群干燥
  • 货号:2003
  • 发布日期: 2020-04-20
  • 更新日期: 2020-12-14
产品详细说明
外型尺寸 5000L
品牌 常州步群干燥
货号 2003
用途 化工产品的干燥
型号 ZPG-5000L

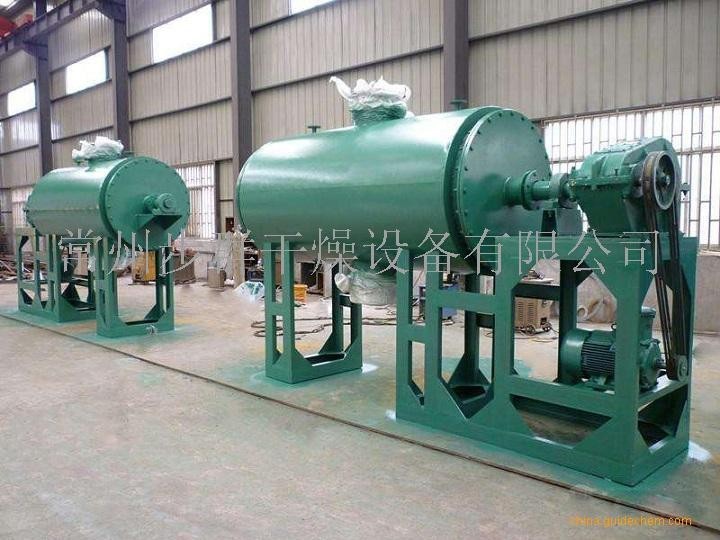

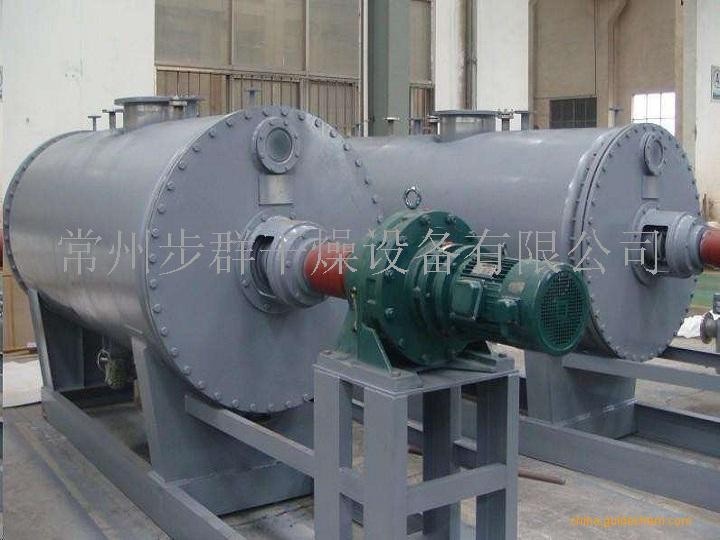

ZPG-5000L化工产品耙式干燥机

ZPG-5000L化工产品耙式干燥机技术参数

型号:ZPG-5000

外型尺寸:6800×1500×3300mm(长×宽×高)

内筒体尺寸:Φ1200Χ4500

设备的总容积:5000L,装料系数:0.3-0.6,工作容积3000 L

注:空心轴加热形式装料系数在0.5-0.6之间。

主机材质及厚度:内胆材质为Q345R     δ=14

外盘管为Q235-B碳钢   δ=5

工作压力:罐体内:-0.04MPa~-0.096Mpa,外盘管内:1.0Mpa

工作介质:夹套内:热水、蒸汽或导热油

 夹套内温度:≤180℃,夹套加热面积16。2㎡。

耙齿的转速:8rpm,

主机重量(不含配置):13吨,设备装机总功率37KW。

搅拌轴采用空心轴与耙齿套接而成。

加料方式:快开式,顶部加料(可真空加料)。

耙齿与筒体间隙5mm左右。

测温点位置在端盖的中部底部中间位置。

ZPG-5000L化工产品耙式干燥机设备特点

本设备外盘管成螺旋形导流,使蒸汽或导热油加热效率更高。

出料阀为DN200顶升阀,具有密封性好,不积料等特点。

本设备配置二套填料加机械密封,具有良好的密封性能。

设备按照《钢制常压容器》标准制造。

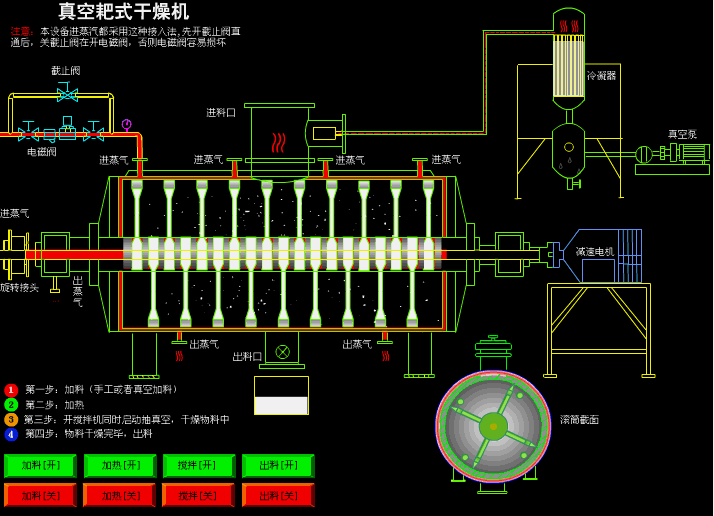

ZPG-5000L化工产品耙式干燥机工作原理

真空耙式干燥机主要由壳体、旋转轴和耙齿组成。与浆叶式干燥器不同, 真空耙式干燥机的旋转轴和耙齿是不作为加热面的,它仅作为搅动物料和更新表面的作用。耙式干燥器是真空操作的,首先将湿物料加入到干燥器内,夹套内通入加热介质(一般为水蒸气或热水也可用导热油),然后启动真空泵,达到规定的真空度后,启动搅拌装置,利用耙齿的正反转,使物料在干燥过程中连续不断的向中间和两端推动,同时,在耙齿间也可以根据用户要求放置4根不锈钢棒(无缝钢管),它在轴的转动过程中不断的上下运动,振动黏结在器壁上的物料以及将结块的物料粉碎。通过这些措施,可以保证传热表面的及时更新,从而加速热质传递的速率。物料干燥到规定水分时,停止加热,关闭真空系统,取出干燥好的物料,完成一个周期的操作。这种干燥器适于浆状、糊状、粒状以及纤维状物料的干燥,特别是对于热敏性物料以及要求回收有机蒸气的干燥操作,真空耙式干燥器具有许多优点。真空耙式干燥器的耙齿有左向和右向两种基本形式,无论左向还是右向都有异型和浆叶型两种,安装时,相邻耙齿之间相差90度方位,轴的两端安装异型耙齿,其余安装浆叶型耙齿。轴旋转时,物料在搅拌轴的作用下,先往两边移动,然后再往中间移动,这样可以保证在整个干燥过程中,物料一直处于均匀的搅拌状态。
