氧钛闪蒸干燥机XSG-1400参数设计 氧钛烘干机直销 XSG-1400价格
物品单位 价格 品牌
258000 常州步群干燥
  • 货号:202006
  • 发布日期: 2020-06-07
  • 更新日期: 2020-12-14
产品详细说明
外型尺寸 1400型
品牌 常州步群干燥
货号 202006
用途 氧钛的干燥
型号 XSG-1400

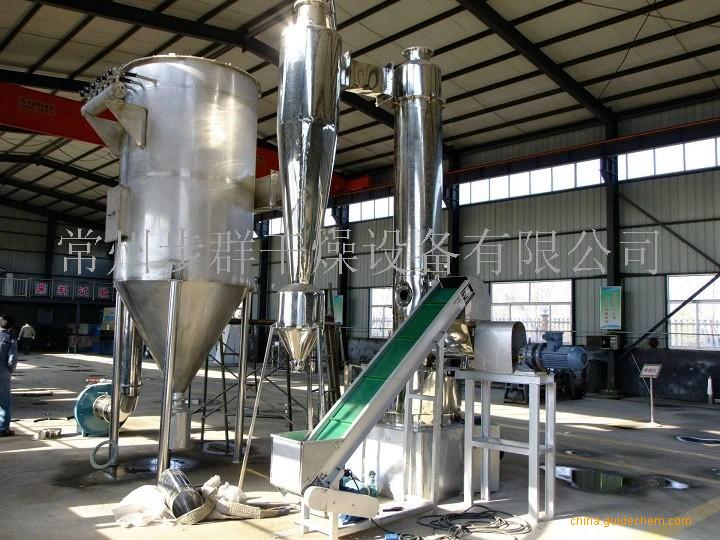

氧钛闪蒸干燥机XSG-1400

氧钛闪蒸干燥机XSG-1400工艺条件

物料:氧钛

初水份:    35

终水份:    3

干品产量:  1000kg/h

干品粒度:  30004000目(2um)

水份性质:  表面水

进风温度:  350

出风温度:  105-120(按120计算)

加热方式:  直接式燃气热风炉(用户自备)

干品栈比重:0.6g/cm3

干物料比热:0.4kcal/kg

进料温度:  20

出料温度:  80

回收方式:  脉冲布袋除尘器

设备材质:  物料接触处304不锈钢

安装:      室内

电源:      380V 50HZ 三相四线

环境:      20 760mmHg 相对湿度80

环境空气湿含量:0.012kg/kg

根据物料特性及水份蒸发量拟选用XSG-1400型旋转闪蒸干燥机1台

氧钛闪蒸干燥机XSG-1400特点:

进风采用双风道切向进风,保证进风动态平衡,避免积料。

设置水夹套,杜 热敏性物料的焦化、变色。

主塔设置旋流片有效控制成品终水份和细度。

干燥气流进入干燥室底部,产生强烈的旋转气流,对器壁上的物料产生强烈的冲刷带出作用,消除粘壁现象。

出料采用关风机和软连接振动出料,防止收集系统积料。

本系统负压操作,抑制跑、冒、滴、漏。

设置排污口便于清理。

该机配备了特殊加料器,解决了滤饼的架桥和堵塞现象,使物料能均匀、定量、连续、稳定的加入干燥机内,解决了膏糊状物料难以进料的难题。

干燥机关键部件易更换,关键控制参数可调,以调整物料停留时间,适应多品种物料的干燥需要。

氧钛闪蒸干燥机XSG-1400设计参数

供热系统:(用户自备)

型号名称:   ZRLQ-120万大卡直接式燃气热风炉  1台

输出热量:   110x104cal/h

热风温度:   350

耗气量:     188m3/h (按8500kcal/m3计)

热风鼓风机:(用户自备)

型号:       9-28-14D,75kw,1台

风量:       3119838998m3/h

风压:       51585227Pa

材质:       304(调风阀1件)

热风管:     用户自备(供方从进风口开始)

供料系统:

型号:        φ377、φ273双螺旋加料器,1台

功率:        11kw,变频调速

材质:        物料接触处304不锈钢

附件:        加料斗1件,        304不锈钢

加料管2件,304不锈钢

螺旋轴2件,        304不锈钢

叶片:1件   δ4mm  304不锈钢  满焊

联轴器1件,        A3

传动电机:          11kw

轴承:              UCF210,3件

传动齿轮2件,      A3

操作平台1件,      A3(用户自备)

氧钛闪蒸干燥XSG-1400主机参数:

型号:        XSG-1400快速旋转闪蒸

主机有效内径:φ1400,    总高度:8.5米

主机内壁:   4mm,304不锈钢,

(下部混合箱体内筒12mm,304不锈钢,外筒4mm,304);

主机保温厚:  100mm,材质:硅酸铝棉;

主机外壁:   3mm,A3,外表喷漆

主机法兰:δ16mm  A3

主机底座:    1件,16#槽钢,焊接件,A3

主机转速:    100-500 rpm,搅拌电机功率:37kw,变频调速

附件:轴承座1件,HT200(含轴承及油循环冷却系统)

导风罩1件,6mm,304不锈钢
