外型尺寸 | 32㎡ |
品牌 | 常州步群干燥 |
货号 | 202006 |
用途 | 化工污泥的干燥 |
型号 | KJG-32 |
化工污泥桨叶干燥机
化工污泥桨叶干燥机设备概述
化工污泥桨叶干化设备一般污泥初水分在80%,烘干后终水分为10%-50%,一般污泥要求在30%左右,干污泥成松散粉粒状可与煤粉混合后直接进入锅炉燃烧,污泥的热值大概在1500-2000kcal左右,可节省能源并且重复使用,有的污泥烘干后也可制成肥料和建筑材料,或直接填埋不会造成二次污染,变废为宝,完全可达到环保要求,此设备能耗低、热源可使用蒸汽、导热油、烟道气加热(蒸发1kg水消耗热量为1.1-1.3kg蒸汽)具有动力消耗低、运转平稳、低噪音、用工量小等优点,基本为全自动生产。

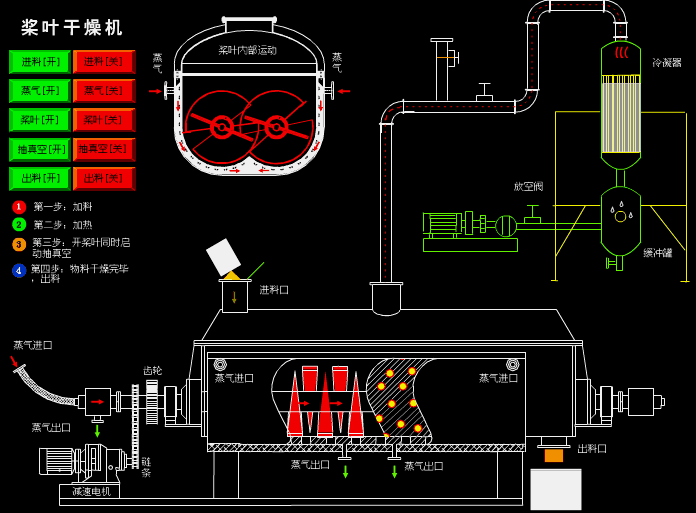

化工污泥桨叶干燥机工作原理
双浆叶干燥机结构主要由传动机构部分、箱体部分、主轴搅拌部分、轴承体部分、出料调节机构、旋转接头等部分组成。
动力传输部分:主要由电动机、减速机、主动齿轮、被动齿轮、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可选用变频调速或电磁调速配置进行变速运行。
主轴搅拌部分主要由两根空心轴和其表面若干个楔形空心浆叶等组成。空心轴内置加热介质(蒸汽)回流管。单端的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热。
轴承体部分在主轴的两端,分动力端轴承体和非动力端轴承体。主要由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等。
出料调节机构主要由调节板、转轴、定位件等组成。
化工污泥桨叶干燥机技术规格
项目 型号 | KJG3 | KJG9 | KJG13 | KJG18 | KJG29 | KJG41 | KJG52 | KJG68 | KJG81 | KJG95 | KJG110 |
传热面积(m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
有效容积(m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
转速范围(rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
功率(kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
器体宽A(mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
总宽B(mm) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
总长D(mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
进出料距E(mm) | 1752 | 2540 | 2510 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
总高H(mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
进汽口N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
出水口O(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
