无机盐溶液喷雾干燥机工艺 无机盐溶液喷雾烘干机 无机盐溶液干燥机价格
物品单位 价格 品牌
688000 常州步群干燥
  • 货号:202006
  • 发布日期: 2020-06-11
  • 更新日期: 2020-12-14
产品详细说明
外型尺寸 200L
品牌 常州步群干燥
货号 202006
用途 无机盐溶液的干燥
型号 LPG-200

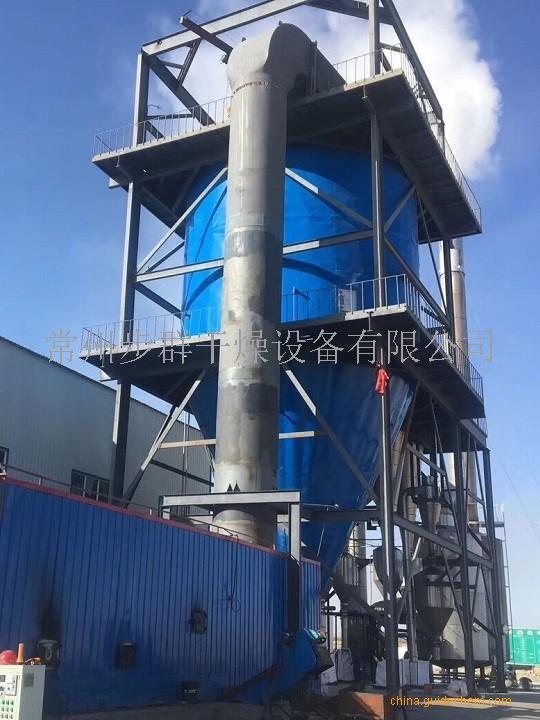

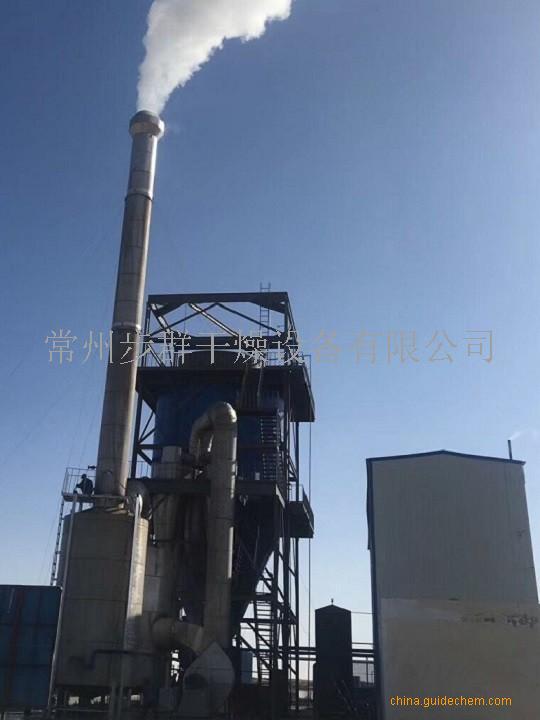

无机盐溶液喷雾干燥机

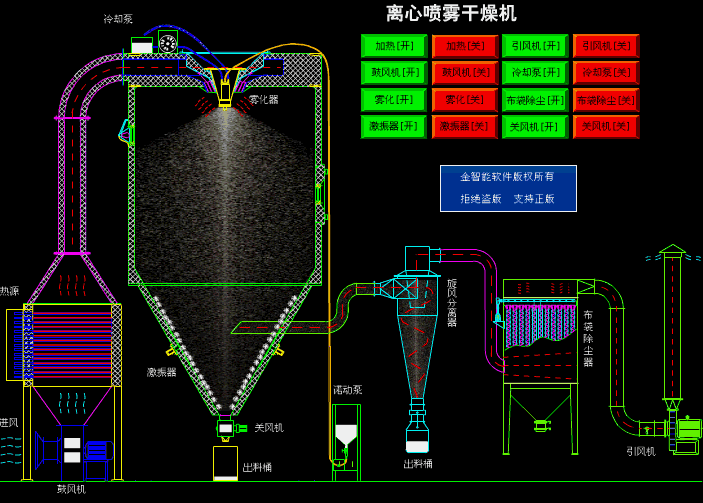

无机盐溶液喷雾干燥机工艺流程描述:

本次喷雾干燥工程采用两级旋风收粉+两级湿式除尘(旋风分离器不允许采用多联形式)。蒸发母液(物料为饱和含有机物的无机盐溶液,具有易结晶特性)通过喷雾干燥进料泵进入喷雾干燥车间,进料设置流量计+气动调节阀,通过气动调节阀与进料流量计连锁调节喷雾干燥进料量。物料进入干燥塔进行蒸发结晶得到干杂盐,干杂盐通过干燥塔底部物料输送管道先后进入一级、二级旋风除尘器气固分离,物料从旋风分离器底部进入杂盐吨袋包装机。气体通过引风机后进入一级、二级湿式除尘器除尘后排入大气。

无机盐溶液喷雾干燥机设备要求:

喷雾干燥装置的正常蒸发水量0.7 t/h(考核指标),处理量按照物料浓度30-35w%进行计算。

循环冷却水≥0.3MPa,32℃;

工厂风:0.6 MPa,流量120m3/h;

一级湿式除尘器洗涤水浓度较高,采用调节阀+流量计控制外排水,二级湿式除尘器采用开关阀排水,两级湿式除尘器的补水均采用气动阀与液位连锁自动补水,不允许采用手动阀门补水;

喷雾干燥排料阀采用气动双蝶阀,不允许采用星型卸料器

喷雾干燥进料调节方式采用流量计+调节阀控制

由于本次喷雾干燥处理物料具有易结晶的特性,请乙方需在母液泵出料管道设置蓝式过滤器(需要考虑方便撤装,并能及时更换,使用一备一用)),过滤器精度厂家设计;

本次喷雾干燥采用蒸汽加热+电加热串联的加热方式。

无机盐溶液喷雾干燥机技术参数:

型号
项目/参数
52550150200-2000
入口温度140-350 自控
出口温度80-90
水份*蒸发量(kg/h)52550150200-2000
离心喷雾头传动形式压缩空气传动机械传动
*转速(r.p.m)250001800018000150008000-15000
喷雾盘直径(mm)50120120150180-240
热源蒸气+电蒸气+电,燃油、煤气、热风炉
电加热*功率(kw)9367299
外形尺寸(长×宽×高)(m)1.8×0.93×2.23×2.7×4.263.5×3.5×4.85.5×4×7按实际情况确定
干粉回收(%)≥95
