FZG-20方形真空干燥机参数 方形真空烘干机价格 方形真空干燥箱温度设计
物品单位 价格 品牌
118000 常州步群干燥
  • 货号:202006
  • 发布日期: 2020-06-16
  • 更新日期: 2020-12-14
产品详细说明
外型尺寸 20型
品牌 常州步群干燥
货号 202006
用途 物料的干燥
型号 FZG-20

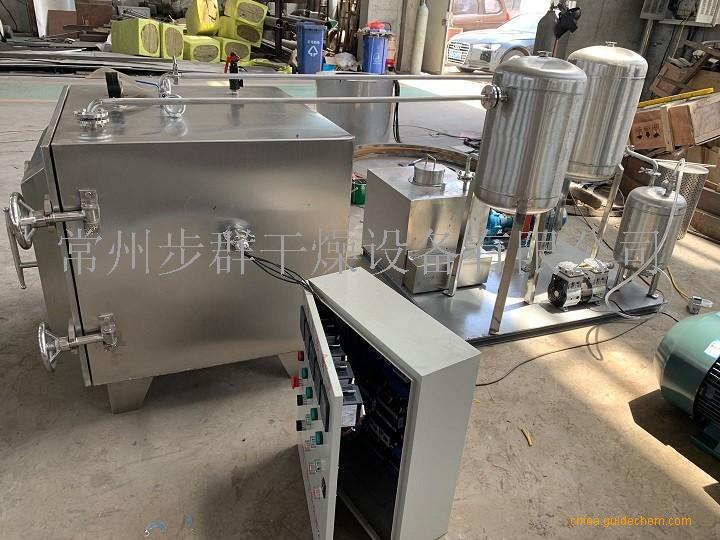

FZG-20方形真空干燥机

FZG-20方形真空干燥机设备概述:

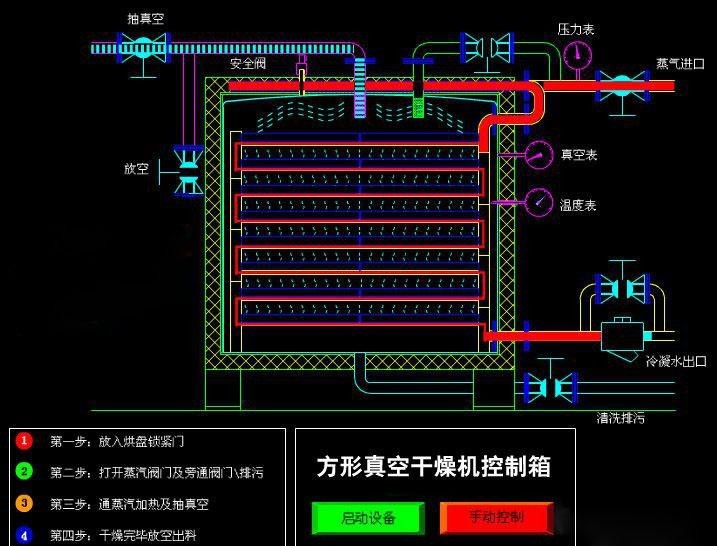

真空干燥是将被干燥物料处于真空条件下加热干燥,同时真空泵进行抽气排湿,使工作室处于真空状态,同时物料挥发出的水份由真空泵抽走,物料的干燥速率大大加快。同时节省了能源。干燥器内上下基本无温差。特点如下:

1、顶部为圆弧形,解决了蒸汽水珠流滴现象。

2、适用于状态不稳定,及热敏性物料。

3、适用于回收溶剂和干燥时,排出有毒、有刺激性气体的物料。

4、属于静态干燥,故干燥物料的形体不会损坏。

5、本设备可放蒸汽进行灭菌消毒。

6、本设备有四个抽真空口,能确保干燥的均匀性。

FZG-20方形真空干燥机技术参数:

烘架层数:12层

层间距离:122mm

烘盘尺寸:460×460×45mm

烘盘数量:48只

干燥箱内尺寸:1550×1500×1230mm

干燥箱外尺寸:1850×1700×1750mm

烘架内工作温度:40℃~60℃

箱内空载真空度:-0.1~-0.0MPa

烘架管内使用压力:0.1~0.2MPa

干燥箱重量:3200Kg

FZG-20方形真空干燥机设备配置:

真空干燥箱内外壁均为不锈钢304制造,内壁δ=2mm满焊抛光,四周均用圆弧过渡,中间有80mm保温层;外壁δ=1.5mm满焊抛光;

加热管为ф18*2不锈钢管;

不锈钢烘架一套,(12层)且层与层间距12mm;

640*460*45标准不锈钢烘盘48只;

安全阀,视镜,温度计一套;

不锈钢法兰,手柄等一套。

FZG-20方形真空干燥机技术说明:

1)、主机采用内SUS304不锈钢制作,内壁厚度2mm满焊,外壁采用SUS304制作,箱顶圆弧过渡,并进行抛光处理,光洁度达Ra0.6防积料,易清洗;保证平整,美观;

2)、主机内腔顶部为圆弧拱形,解决了蒸汽遇内壁冷却结露成水珠直接流滴在最顶层烘盘物料上的现象;

3)、*四点抽真空结构,使得箱内各点的抽气速率均匀,保证箱内温度均匀,确保物料干燥更均匀。

4)、保温采用超细玻璃棉,保温厚度80mm;

5)、加强筋板的厚度为14mm,材质Q235,横筋、竖筋、中筋、边筋共56块,与箱体和外包接触的平面均需刨床加工,这样可以保证贴近形状;

6)、不锈钢加热排管Ф18×2,12层,加热面积27m2,蒸汽经过多次折流由上而下到排水,层间距为1200mm;

7)、门铰链全部精加工,门框及箱体组焊后整体刨加工,消除焊接变形影响门的贴合。密封条采用30×18mm“蘑菇”形硅橡胶,保证使用温度和耐溶剂性;

8)、按规范进行焊接,过渡层与复层焊缝采用着色法以及放大镜检查;制作完毕,箱内以0.196Mpa表压进行气密封试验,加热排管以1.0Mpa进行水压试验,保压30min为合格。
