| 外型尺寸 | 6*0.75 |
| 品牌 | 常州步群干燥 |
| 货号 | 202005 |
| 用途 | 5SP树脂的干燥 |
| 型号 | ZLG-6*0.75 |

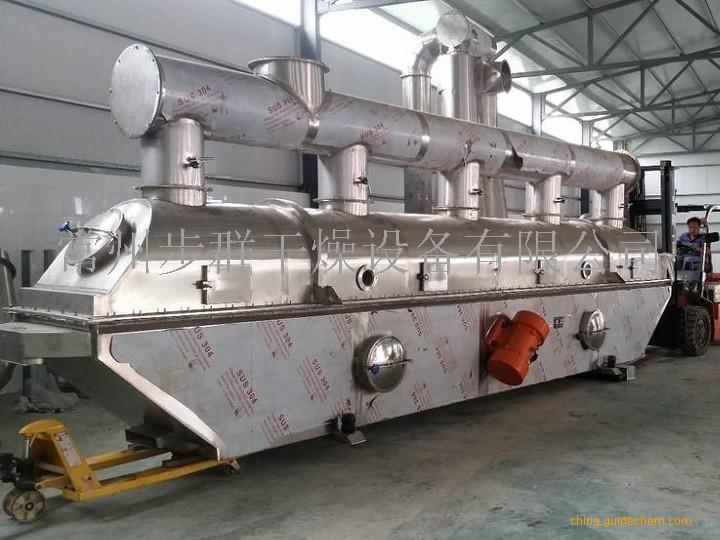

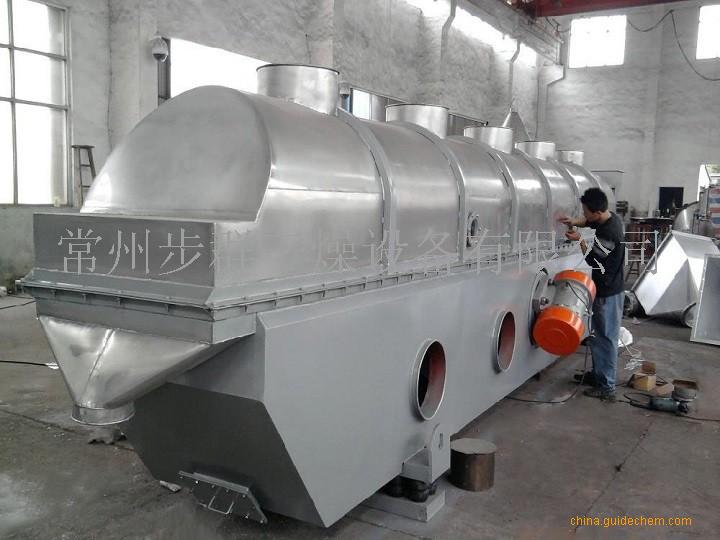

5SP树脂流化床干燥机
5SP树脂流化床干燥机技术条件
1、料名称：W1.5SP树脂
2、量： 3000kg/h
3、含水率w1： 5%
4、含水率w2： ＜0.2%
5、风温度t1 ： 50℃
6、风温度t2 ： 40℃
7、料堆比重： 2000kg/m3
8、料比热： 0.35Kcal·℃
9、源： 0.6Mpa饱和蒸汽
10、度：常温
11、温度：30℃（未冷却前）
5SP树脂流化床干燥机自然条件
1、南京年平均气温约为15.6℃，南京年平均相对湿度约为73%。
2、查空气焓湿图及计算可知：年平均空气含湿量为0.008k****干空气。
5SP树脂流化床干燥机工艺计算
1．物料衡算：
水分蒸发量：W水=152kg/h
处 理 量: W处=3152kg/h
2、热量衡算和风量计算:
脱水所需热量: Q1=W水(595+0.45×t2-1×θ1)＝90805kcal/h
产品升温热量: Q2=W产×(0.35×(1-ω2)+1×ω2)×(θ2-θ1)=9907kcal/h
设备外围护热损失: Q3= 0.1×(Q1+Q2)=10072kcal/h
尾气带走热量: Q4=0.24X40M=9.6M
干燥空气带入热量：Q0=0.24X50M=12M
根据热量平衡：Q0= Q1+ Q2+ Q3+ Q4
所以所需干燥空气质量流量：M=46160Kg/h
干燥所需热量:Q0=553920kcal/h
