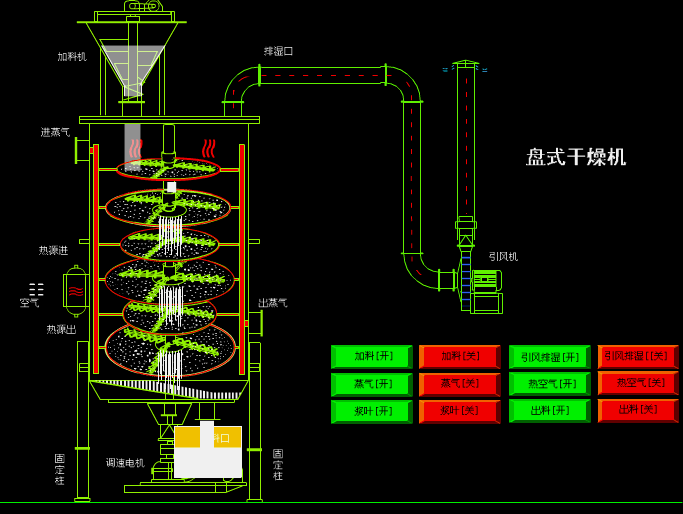

氢氧化锰盘式干燥机

氢氧化锰盘式干燥机工艺条件：

物料名称：氢氧化锰

初含水分：4

终含水分：2

干品产量：8000kg/h

干燥温度：120

加热方式：蒸汽加热

设备材质：物料接触处不锈钢

回收：主机

安装：室内

氢氧化锰盘式干燥机工艺计算(理论)：

产量:     8000Kg/h

水分蒸发量:   167Kg/h

热耗量:       28×10000Kcal/h

选型及主要技术参数：

根据需求拟选用PLG-2200/14盘式连续干燥机1台。

氢氧化锰盘式干燥机技术参数：

型号：PLG-2200/14

大盘直径：φ2200，小盘直径：φ1900

层数：14层（其中有两层盘为冷却盘）

盘总面积：43m2，主机外径：φ2900，主机高度：4942

盘面板厚：5mm，材质：SUS304不锈钢

反面蜂窝加强板厚：3mm，材质：SUS304不锈钢

主机直段内壁厚：2.5mm，材质：SUS304不锈钢

主机直段保温：80mm，硅酸铝棉

主机外封：1.2mm，A3

观察人孔门：4001000，2件

出料口：1件，不锈钢

主轴：φ159无缝管，1件，不锈钢

耙臂：88件，φ384无缝管

耙叶：674件，3mm，不锈钢

底部出料刮刀：材质：SUS304不锈钢，1套

立式支柱：材质SUS304，4件

主机大法兰：4件，12mm，A3

底部槽钢支架：20＃，A3焊接件

联轴器：1件，

减速机：WPO250-40，1件

主机顶部及底部轴承座：各1件

传动电机：7.5kw，变频调速

引风机：9-26，5.5kw，1台，A3

引风管：φ250，厚度2mm，A3，1件

翅片式蒸汽交换器:  40平方   A3管轧制铝翅片

螺旋给料器：φ300，功率：7.5KW ,变频调速

控制：引风机：手动控制按纽

传动电机：变频调速  7.5KW

控制柜：1台，A3，喷漆

氢氧化锰盘式干燥机优点：

1、耙臂的改进：同行业厂家生产的盘式干燥机耙臂在生产过程中经常发生弯曲变形的情况，针对这一现象我公司专门进行改进，采用38×5mm厚壁钢管，管内插入圆钢加强，使耙臂的承重力达800kg，从而避免了弯曲变形的现象发生。

2、盘面凹凸不平的改进：针对同行业厂家产品中这一难以避免的问题，我公司进行了多次试验，最终很好的解决了这一难题。大盘面外挡料圈及小盘面内落料圈均为钢板一次性鼓压成型，大盘外沿上压制为圆弧，小盘面下压制为圆弧，使盘面硬性大大加强的同时也更加平整。

3、盘面物料残留多、刮不干净的改进：同行业厂家采用的仍是原始的压制的刮刀，横向的上刀沿容易积料，刀面直接折弯，刮刀自重又太轻，致使盘面很多物料残留多，尤其是密度大的物料更加难以刮净。而我公司的刮刀进行多次改良，采用厚钢板立起手工焊接制作而成，立向板面打孔活套在耙臂上，转动更加灵活。两片钢板中间采用圆钢支撑，刀面圆弧过渡，与盘面吻合程度高，从而解决了盘面积料的问题，同时也避免了积料。
