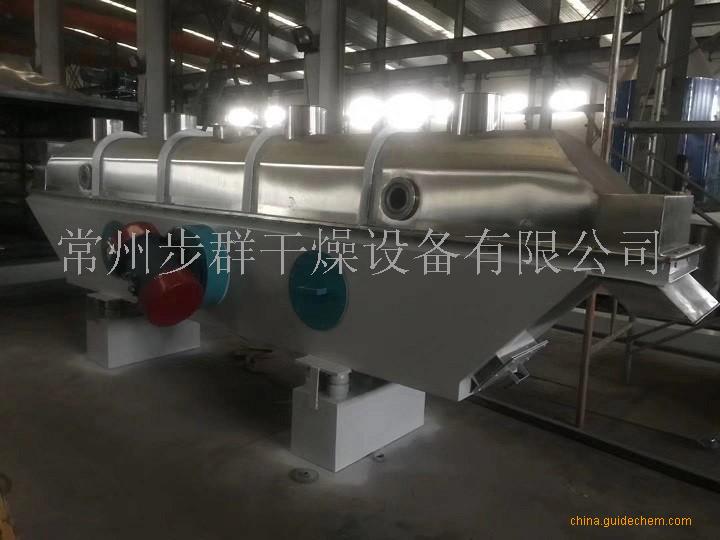

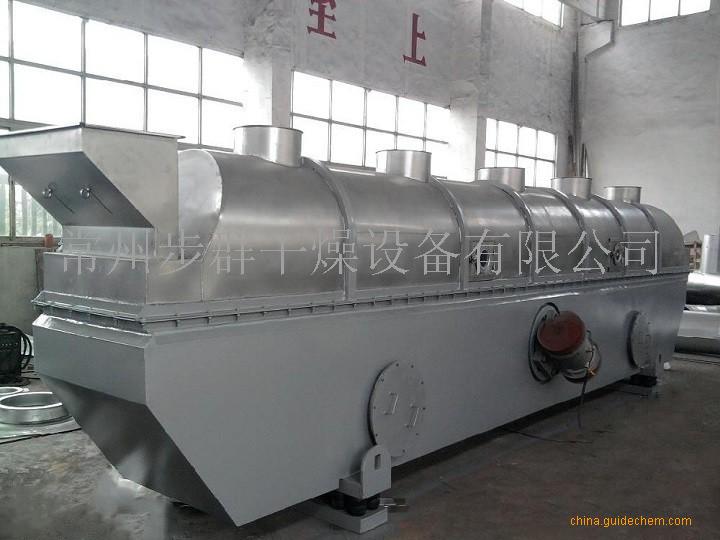

无水柠檬酸振动流化床

无水柠檬酸振动流化床物料条件

物料名称：  无水柠檬酸

初水分:  1～1.5%（设计按1.5%）

终水分:  ≤0.1%（设计按0.1%）

产  量：3000Kg/h

湿物料堆积比重： 约0.8g/cm3

原料温度： 60℃

产品料温：≤25℃左右（经冷却）

干燥方式：ZLG7.5×1.2型直线振动流化床

冷却方式：ZLG6×0.9型直线振动流化床

物料与热空气接触方式：   穿流式

热源和加热方式：  饱和蒸汽（0.8MPa）

干燥进风温度： 55～60℃ （设计按55℃）

干燥排风温度： 50～55℃ （设计按55℃）

冷却进风温度： 15℃（7℃冷水，空气除湿机出风温度≤10℃，相对湿度φ≤50%）

冷却出风温度： 25℃

产品出料方式：  主机

除尘方式： 水浴吸收塔

无水柠檬酸振动流化床设计气象条件

大气压力:  101.325KPa

环境温度：20℃

相对湿度： 80%

无水柠檬酸振动流化床公用工程

电源

动力电源：380V，3相，50HZ

功率： 82.4＋49.4=131.8kw

蒸汽

压力： 0.8 MPa饱和蒸汽

用量：350～400Kg/h

热水

用量：1000kg/h清洗用

无水柠檬酸振动流化床干燥机占地面积

长×宽×高： 总体20×10×7（m），主机外形：干燥：8025×1360×4500（mm）

冷却: 6300×1040×4000（mm）
