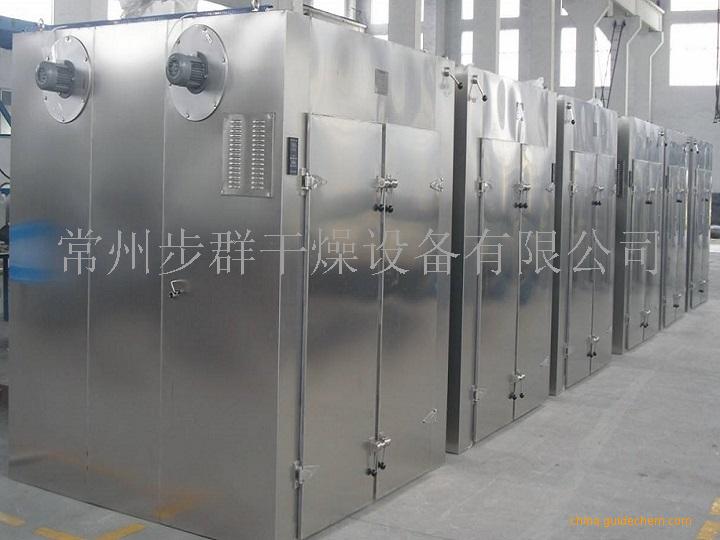

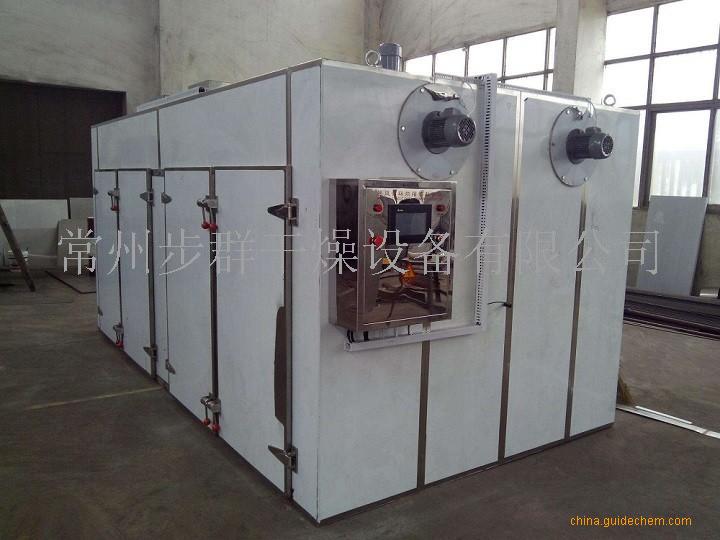

200kg/次热风循环烘箱

200kg/次热风循环烘箱工艺技术条件

将前工序来物料自动或手动移至热气循环烘箱中干燥，脱除水份。将含水量为50%，半流动态滤饼或其它含水物料烘干，出料水份含量小于3%。

设备外形尺寸（㎜）：长2300×宽1200×高2000；

加热方式：电加热；

使用温度：常温-150℃；

不锈钢门2个，不锈钢烘车2辆，烘车尺寸（mm）：长710×宽950×高1510，烘盘尺寸（mm）：长640×宽460×高45，烘盘板厚0.5mm，每辆烘车12层，每层放2只烘盘，合计烘盘48只；

加热功率：18kw；

进料处理量：200kg/次；

物料干燥均匀。

200kg/次热风循环烘箱配置及要求

温度实行自动控制；

箱体内温度上下温差±2℃；

内壁满焊，各过渡处采用圆弧过渡，无死角，可清洗；

整机密封性好，采用耐高温密封材料，保证使用过程中热量不

流失，气味不外泄；

烘箱内外全不锈钢制作,符合GMP要求；

烘箱内壁、外表均SUS304不锈钢制作，板厚1.2㎜，内壁满焊；

烘车和烘盘材质均为不锈钢；

热风循环轴流风机1台，功率0.45KW，不锈钢制作；

PLC温度自动控制箱一台；

烘箱保温材料为玻璃纤维棉，保温厚度80mm，密封材料为硅橡胶。

200kg/次热风循环烘箱电气、仪控要求

主要控制元器件要求采用世界*品牌。要求具有负荷自动调节、自动联锁保护停机、故障自诊断、故障自动报警、工况实时检测显示等功能，显示屏为LCD触摸屏图文显示（如果需要）。

要求现场仪表及控制柜防护等级为IP65，防爆等级为DⅡBT4。电气控制柜防护等级为IP65，防爆等级为dⅡBT4；电气控制柜内包括机组配套供应的用电设备的一次和二次电器元件，电器元件要求采用ABB或施耐德等国际知名公司的产品。（买方为机组提供一路AC380V电源）；电气控制柜内部元件按照负载率效率80%；电动机采用WDD系列保护器。

设备的设计应考虑方便安装，检修。

本装置中，各单元设备机器发生的噪声，必须受到控制，并采取措施，使其符合《工业企业噪声控制设计规范》GBJ87-85的要求。

机组所需连接管道的配对法兰由供方提供。

要求出厂前对设备的真空度采用*进的检测方式，并提供*的检测泄漏率指标；

设备制造工艺说明（含专有或专利技术说明）。

机组质量说明，能保证连续运行时间，检修周期。

备品备件、专用工具。
