| 物品单位 | 价格 | 品牌 |
|---|---|---|
| 台 | 880000 | 常州步群干燥 |
| 外型尺寸 | 80㎡ |
| 品牌 | 常州步群干燥 |
| 货号 | 202006 |
| 用途 | 聚乙烯醇的干燥 |
| 型号 | KJG-80 |

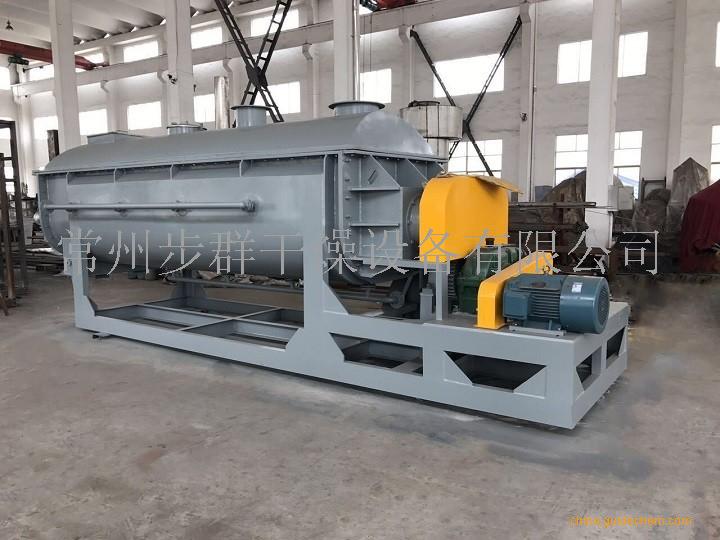

聚乙烯醇桨叶干燥机

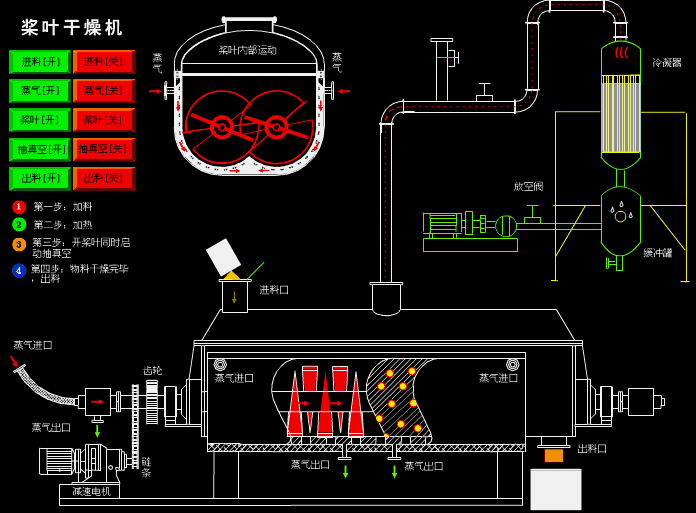

聚乙烯醇桨叶干燥机原理
聚乙烯醇桨叶干燥机，由传动系统、进料端座、圆盘叶片热轴、壳体、上盖、溢流板及高度调节机构、放净阀机构、出料端座、出料口、轴承座、旋转接头、载气出口、进料口、载气入口组成。两根空心圆盘热轴在壳体内沿水平方向平行安装。空心圆盘热轴和蜂窝夹套壳体构成干燥机换热面，设备结构紧凑，具有很高的换热效率；圆盘叶片式热轴传热连续，搅拌温和，物料挤压小，减少了粉料形成，同时物料相互摩擦也对叶片起到清理作用，有效防止聚乙烯醇干燥过程中结疤变色。
聚乙烯醇桨叶干燥机要求
聚乙烯醇桨叶干燥机，由传动系统、进料端座、两根圆盘叶片热轴、壳体、上盖、溢流板及高度调节机构、放净阀、出料端座、出料口、轴承座、旋转接头载气出口、进料口和载气入口组成，其特征是机体卧式倾斜安装，倾角１°～２°，上盖、壳体、进料端座和出料端座构成干燥机腔体，壳体是一种带蜂窝夹套的Ｗ型结构，其夹套上部设有蒸汽入口，后端下部设有凝液排出口；两根热轴（３、３′）在壳体内沿水平方向平行安装，轴头两端分别固定在进料端座和出料端座上，溢流板及高度调节机构设在干燥机壳体内靠近出料端，放净阀设置在溢流板和出料端座之间，出料口设置在放净阀下方的壳体上，旋转接头通过轴承座１０与热轴（３、３′）连接；载气入口、进料口和载气出口依次设置在干燥机上盖上。
聚乙烯醇桨叶干燥机规格
| 项目 型号 | KJG3 | KJG9 | KJG13 | KJG18 | KJG29 | KJG41 | KJG52 | KJG68 | KJG81 | KJG95 | KJG110 |
| 传热面积(m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| 有效容积(m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| 转速范围(rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| 功率(kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| 器体宽A(mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| 总宽B(mm) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| 器体宽C(mm) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| 总长D(mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| 进出料距E(mm) | 1752 | 2540 | 2510 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| 中心高F(mm) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| 总高H(mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| 进汽口N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| 出水口O(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
