碳化硅耙式干燥机参数要求 常州步群碳化硅真空耙式烘干机直销
物品单位 价格 品牌
188000 常州步群干燥
  • 货号:202007
  • 发布日期: 2020-07-04
  • 更新日期: 2020-12-14
产品详细说明
外型尺寸 6000L
品牌 常州步群干燥
货号 202007
用途 碳化硅的干燥
型号 ZPG-6000

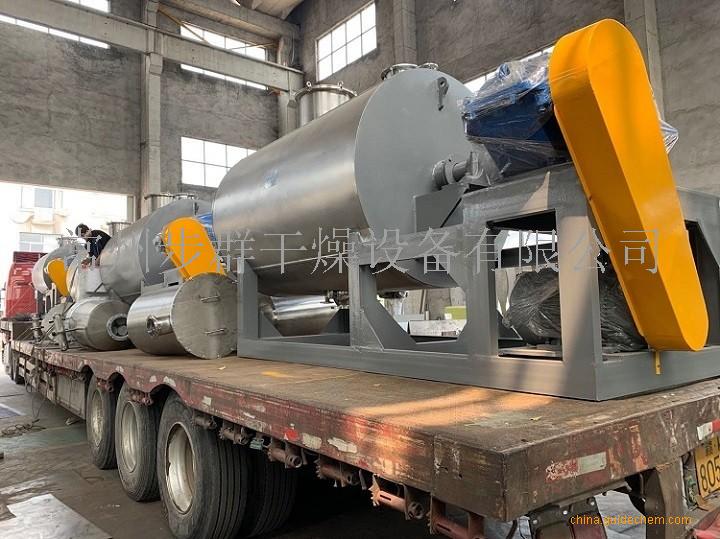

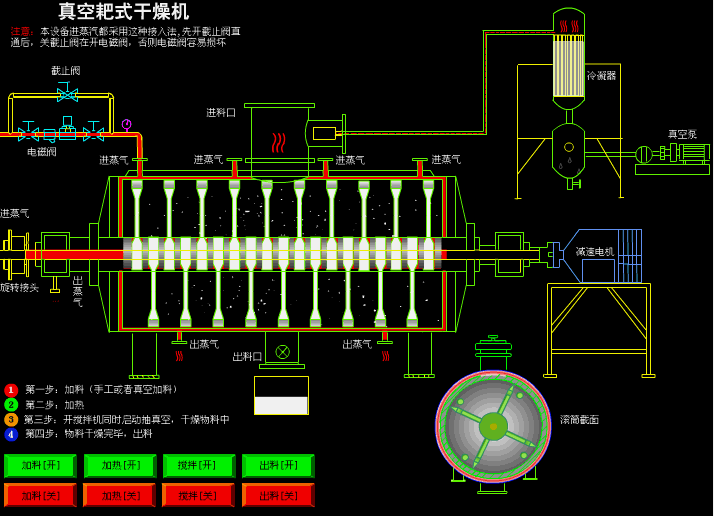

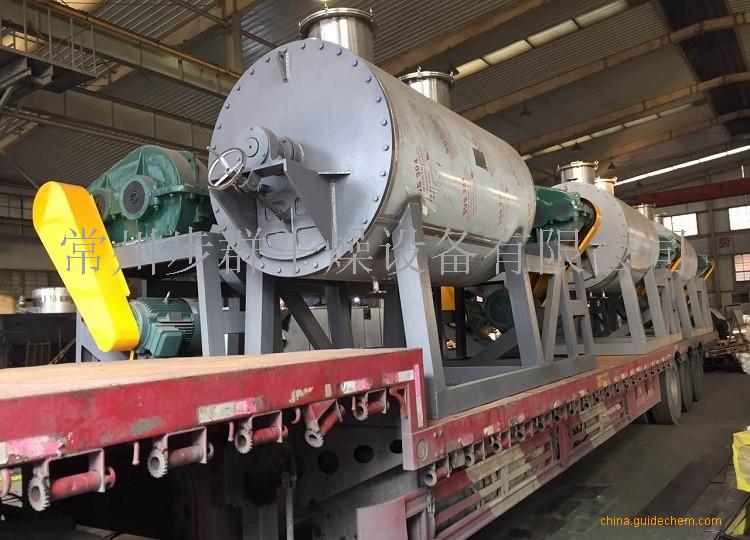

碳化硅耙式干燥机

碳化硅耙式干燥机物料参数

1、干燥物料名称:碳化硅;

2、湿进料初水份:≤30%(水和油混合液);

3、干燥后终水份:≤6%;

4、设备材质:物料接触304不锈钢;

5、干料产量要求:500kg/h;

6、热源:饱和蒸汽0.3MPa;(客户自备)

7、热源温度:120-140 ℃.

8、加料温度:20℃.

9、真空圆盘连续干燥机1套.

8、配套真空冷凝回收装置装置.

碳化硅耙式干燥机初步计算

1、物料产量:

G干= 500kg/h;

2、蒸发量:

W水=500×(30-6)÷(100-70)=~172kg;

3、30%的湿品处理量:

G湿= G干+W水=500+172=672kg;

4、水分蒸发的总热耗量:

Q1= 172×600kcal=103200kcal;

5、 湿物料和水分升温所必须的热量:

Q2=672×0.42×(100-20)=22579kcal;

7、  Q3=Q1+Q2=125779kcal/h;

8、 蒸汽耗量:125779kcal÷500kcal=~252kg/h;

9、 蒸发面积计算:/m2 =3.5-4kg水/h;(圆盘换热120℃.真空负压状态下物料从30%烘干到5%经验值)总需换热面积:W水=172÷3.5=49.5m2;

10、实际生产放20%的余量:49.5×1.2=59.5m2/h

碳化硅耙式干燥机选型

根据物料特性、产量、生产要求及我们以往经验,我们认为选用新型真空圆盘连续干燥机是一种能耗低、处理费用小、处理量大、自动化程度高、间隔或连续生产、设备寿命长、维修率少、性价比高的干燥设备形式。

按照碳化硅产量500kg/h/蒸发量要求,真空圆盘干燥机筒体和圆盘搅拌轴采用130-140℃饱和蒸汽加热换热的温度在真空条件下,把物料每时从30%含水率碳化硅烘干干燥至5%左右终水分的干化产品,真空圆盘连续干燥机130-140℃时真空高负压状态下平均蒸发量为3.5-4.0kg(水)/h.m2左右,那么真空圆盘连续干燥机的干燥面积应为49.5m2;实际生产放20%换热面积余量:49.5×1.2=59.5m2/h 因此选用真空圆盘连续干燥机的型号应为:ZHG-6000L真空圆盘干燥机、有效换热面积60m2可以达到要求 。
