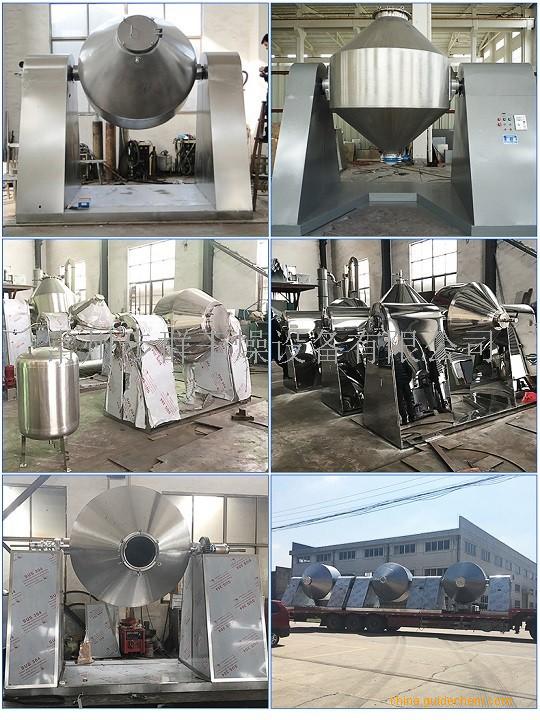

橡胶颗粒双锥回转真空干燥机

橡胶颗粒双锥回转真空干燥机客户要求

橡胶颗粒：50～60微米

比重：0.9～1.132

电源：380～420v,50Hz,三相

*可承受温度：40℃

双锥回转真空干燥机加热方式：电加热

初水份：10%～15%（清洗时的残留水份）

终水份：<3%

处理量：200kg/h

双锥回转真空干燥机高度：<4m

橡胶颗粒双锥回转真空干燥机技术参数

1、锥体内胆、夹套及外包材料厚度

1.1 、罐体法兰 DN350 法兰、DN200 快开式卡箍，304 材质。

1.2 、内胆材料 304 δ=8mm，提供材料质保书复印件。(酞钢或宝钢）

1.3 、夹套材料 Q235-B δ=6mm，提供材料质保书复印件。（酞钢或宝钢）

1.4 、容器外包 SUS304 不锈钢镜面板δ=2mm，提供材料质保书复印件。

2、锥体设计结构及制作要求

2.1 、内锥体设计制作时罐内无死角，锥体转脚处呈圆弧过渡（采用机械方法冷加工成型），内表面机械自动抛光达 Ra0.4um。筒体内表面光滑易清洗。

2.2 、 锥体外保温材料为硅酸铝，厚度为50mm；保温后外包 304 镜面板，锥体外包焊接为氩弧焊满焊结构，焊缝外表磨平抛光 Ra0.6um。

3、锥体大小口结构及配置

3.1 、大盖板 304，盖板开启为铰链形式，连接采用不锈钢活节螺栓紧固。盖板密封采用 10&times;10 食品级硅橡胶，提供 2 套密封条备用。

3.2 、大盖板设配 DN50 快开式卡箍（真空进料）DN25 快开式卡箍（分别安装温度计，真空表及放空口，放空口配 0.22um 呼吸器）。
