磷酸铁烘干机产线 磷酸铁桨叶干燥机 KJG-36烘干价格
物品单位 价格 品牌
268000 常州步群干燥
  • 货号:202007
  • 发布日期: 2020-07-18
  • 更新日期: 2020-12-14
产品详细说明
外型尺寸 36㎡
品牌 常州步群干燥
货号 202007
用途 磷酸铁的干燥
型号 KJG-36

磷酸铁烘干机产线

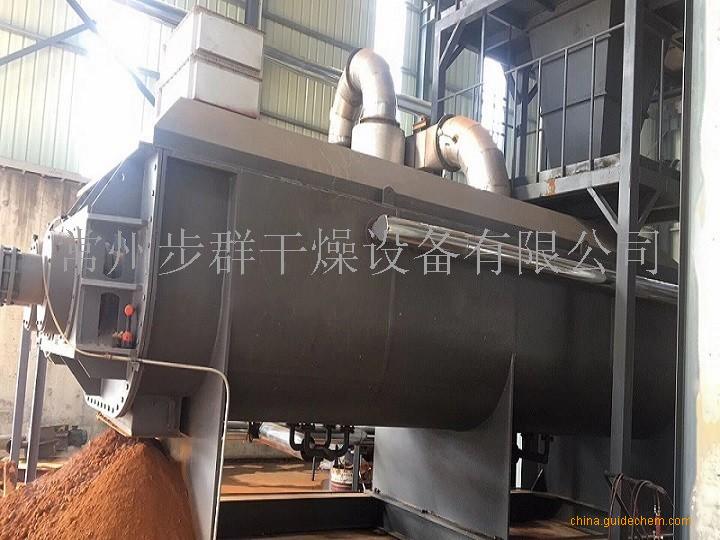

磷酸铁烘干机产线工程概述

设备型号为KJG-36,传热面积为36㎡;热源采用饱和蒸汽,可将含水量为50%的湿滤饼状物料干燥至1%以下,且每天的处理量为10吨;在设备材质上,与物料接触部分为不锈钢,其余都为碳钢;

磷酸铁烘干机产线工程原理

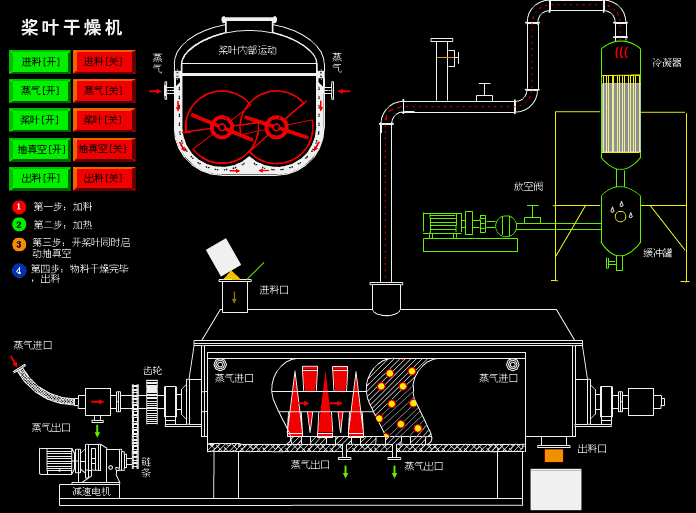

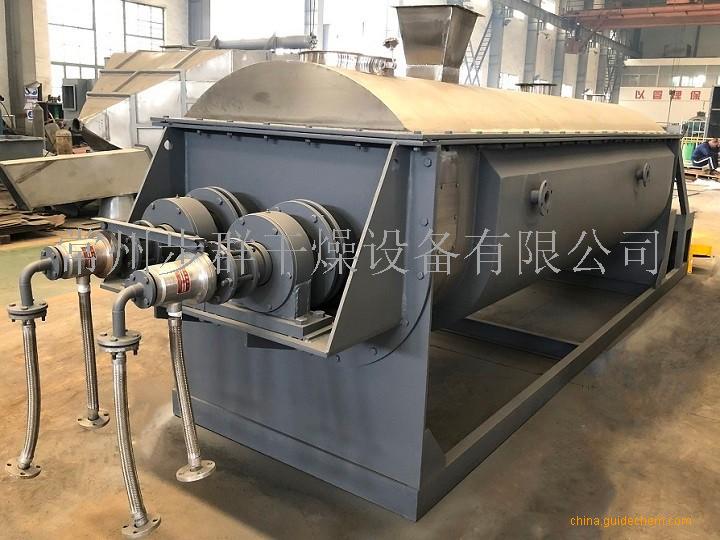

以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W 型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形,可以通入加热介质。除了起搅拌作用外,也是设备的的传热体。桨叶的两主要传热侧面成斜面,因此当物料与斜面接触时,随着叶片的旋转,颗粒很快就从斜面滑开,使传热表面不断更新,强化了传热。在桨叶的三角形底部设有刮板,以将沉积于壳底的物料刮起,防止产生死角。

桨叶的排布和各部位尺寸均有一定要求,而且在进料区、干燥区、排料区除桨叶外,另设有辅助机构,以保证整机操作稳定,干燥均匀。此外,停留时间亦可调节。

空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分,而且叶片的传热面积占很大一部分,所以设备结构紧凑,单位容积传热面积大。另外,搅拌、混合使物料剧烈翻动,从而获得很高的传热系数,因此占地面积和空间都很小,节省了厂房基建费用。干燥过程气体用量少,流速低,被气体带走的粉尘量少,所以干燥后气体粉尘回收方便,回收设备体积小,可以节省设备投资。对于需要回收溶剂的干燥过程,可以大大提高溶剂浓度。由于桨叶结构特殊,物料在干燥过程中交替收到挤压和松弛,强化了干燥。干燥室内物料的充满率很高,可以达到80%-90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调,从几分钟到几小时内任意调节。另外,物料在干燥机内从加料口向出料口运动基本呈活塞运动,停留时间分布窄,因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度,因此可以连续干燥物料。
